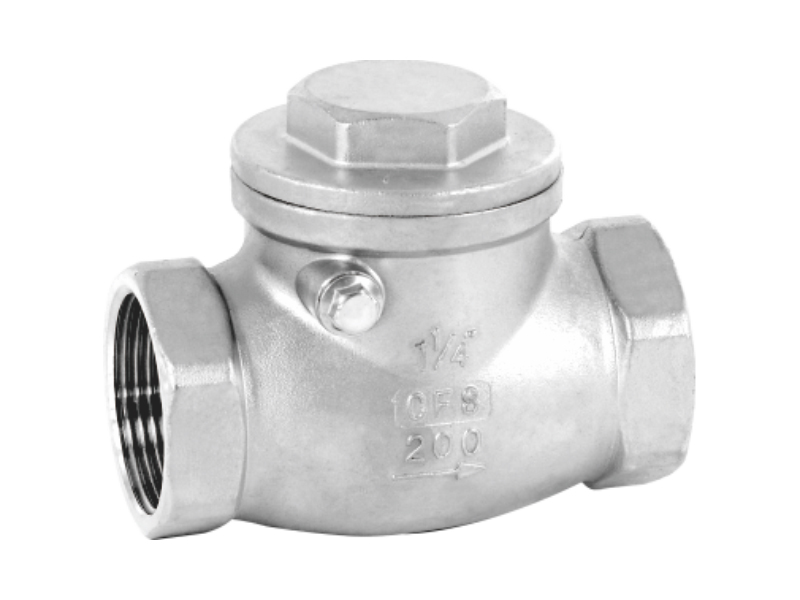

内螺纹旋启式止回阀
执行标准
防爆中轴 /全流
适用温度范围 -20 to 120℃
使用压力 ≤1.6MPa
设计制造 GB/T-12237/ANSI B16.34
尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150
长度 GB/T-12221/ASMWB16.1
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598

材料列表
部件名称 材质
阀体 不锈钢 CF8MCF8
阀瓣 不锈钢 CF8M CF8
阀盖 不锈钢 CF8M CF8
线条 聚四氟乙烯
螺栓 不锈钢SS316 304
四氟垫片 聚四氟乙烯
金属垫片 不锈钢SS316 304
不锈钢SS316 304

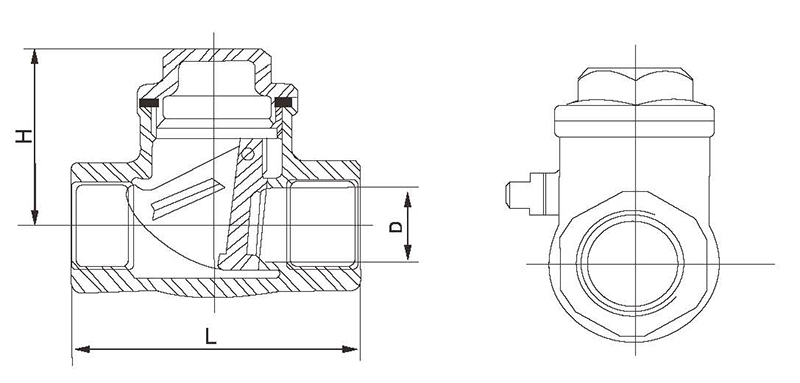

外形尺寸
SIZE L D H
1/2" 62 18 43
3/4" 75 24 47
1" 89 30 49
1-1/4" 100 38 58
1-1/2" 116 44 65
2" 134 56 73
2-1/2" 165 72 90
3" 189 85 105
