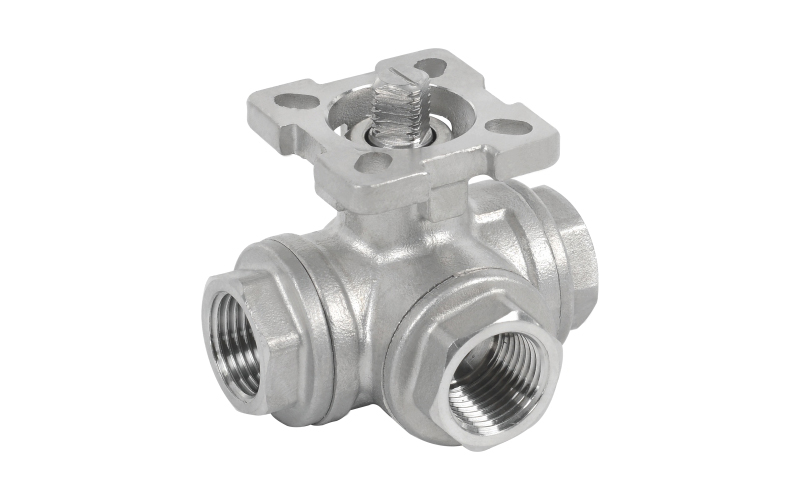

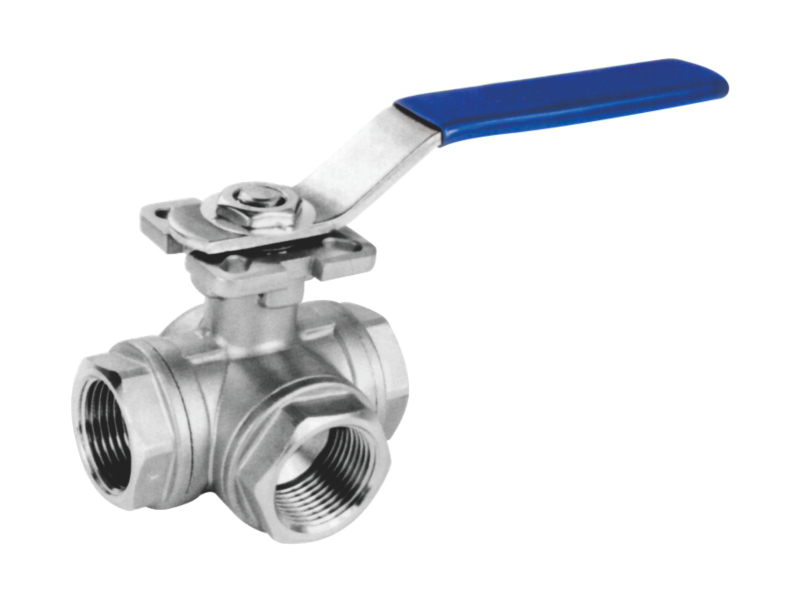

三通高平台螺纹球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to 280℃
使用压力 ≤1.6MPa
适用介质 水、气、油
设计制造 GB/T-12224/ANSI B16.34
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598
气压测试 1.6MPa

材料列表
部件名称 材质
阀体 CF8M CF8
阀盖 CF8M CF8
SS316 SS304
阀杆 SS316 SS304
阀座 RTFE RTFE
杆密封 PTFE PTFE
中头垫 PTFE PTFE
填料压套 SS202 SS202
手柄 - -
弹垫 - -
螺帽 - -
锁片 - -
胶套 - -
线条 PTFE PTFE
方向指示片 聚乙稀 聚乙稀

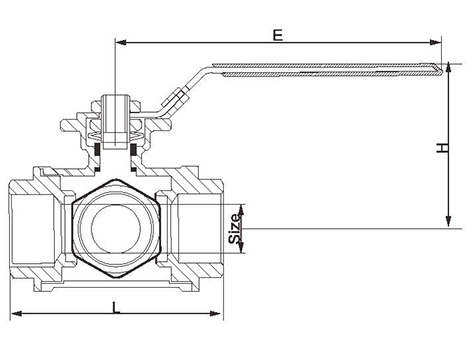

外形尺寸
SIZE L H E
1/4" 68 71 120
3/8" 68 71 120
1/2" 68 71 120
3/4" 88 74 120
1" 90 90 135
1-1/4" 105 95 187
1-1/2" 120 99 187
2" 140 108 187
2-1/2" 185 140 220
3" 205 150 250
