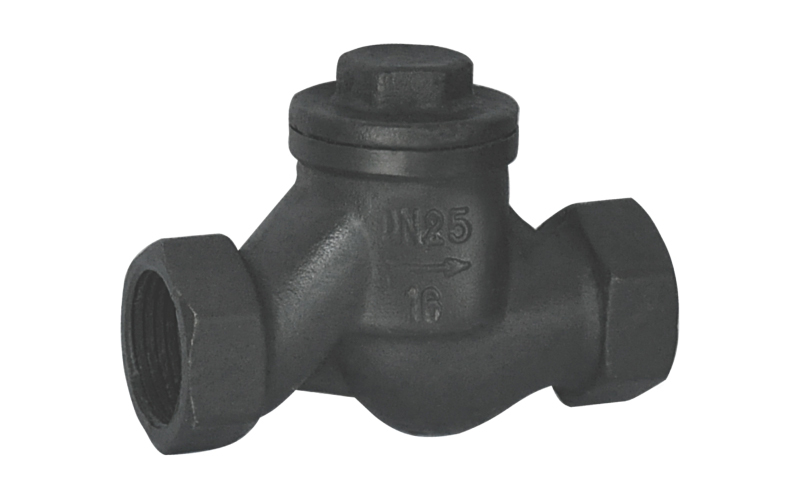

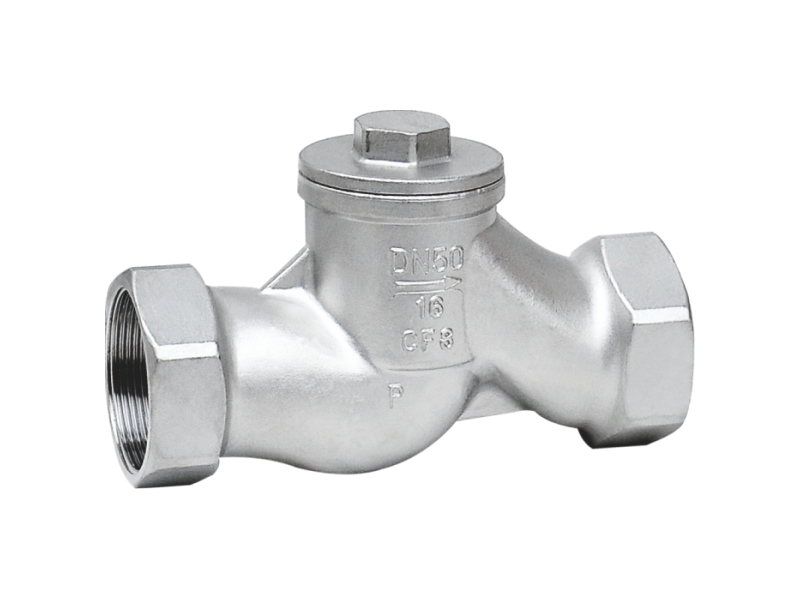

内螺纹止回阀/弹簧型
执行标准
防爆中轴 /全流
适用温度范围 -20℃ to 120℃
使用压力 PN63/1000WOG
设计制造 GB/T-12237/ANSI B16.34
尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150
长度 GB/T-12221/ASMWB16.1
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598

材料列表
部件名称 材质
阀体 不锈钢 CF8MCF8
阀瓣 不锈钢 CF8M CF8
阀盖 不锈钢 CF8M CF8
线条 聚四氟乙烯 PTFE

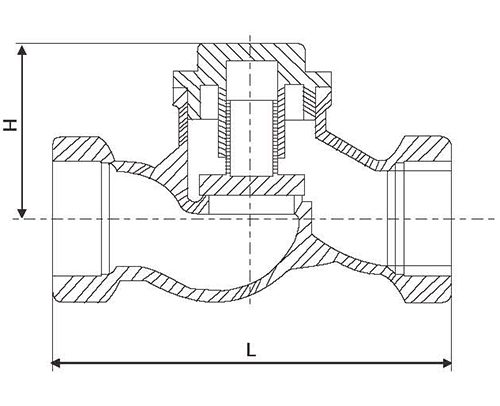

外形尺寸
SIZE L H
1/2" 90 46
3/4" 100 50
1" 120 57
1-1/4" 140 61
1-1/2" 170 77
2" 200 82
2-1/2" 260 95
