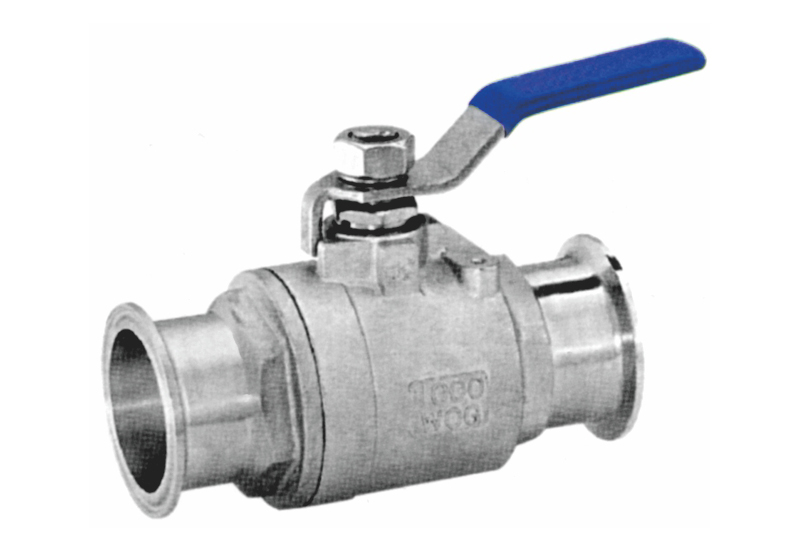

快装二片式球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20to120℃
使用压力 ≤1.6MPa
适用介质  水、气、油
设计制造 GB/T-12224/ANSI B16.34
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598
气压测试 1.6MPa

材料列表
零件名称 材质
阀体 CF8M CF8 WCB
阔盖 CF8M CF8 WCB
SS316 SS304 SS304
阔杆 SS316 SS304 SS304
阀座 RTFE RTFE RTFE
线条 PTFE PTFE PTFE
杆密封 PTFE PTFE PTFE
中头 PTFE PTFE PTFE
填料压套 SS202 SS202 SS202
手柄 SS202 SS202 SS202
弹垫 SS202 SS202 SS202
螺帽 SS202 SS202 SS202
锁片 - - -
胶套

PLASTIC

PLASTIC

PLASTIC

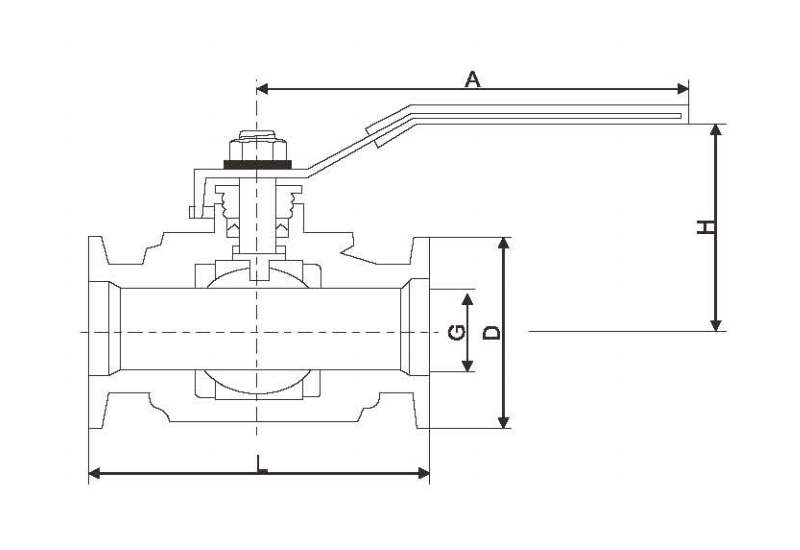

外形尺寸
DN G D L H A
15 1/2# 34 95 68 125
20 3/4# 50.5 105 70 125
25 1# 50.5 115 80 145
32 1-1/4# 50.5 125 84 145
40 1-1/2# 50.5 135 93 205
50 2# 64 150 100 205
65 2-1/2# 91 190 142 250
80 3# 106 220 155 250
