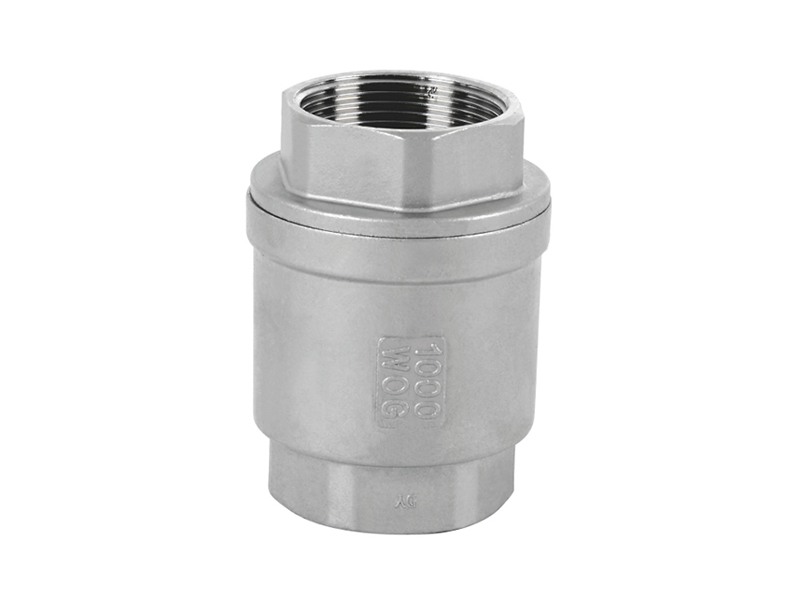

内螺纹立式止回阀
执行标准
防爆中轴/全流
适用温度范围 -20 to 120℃
使用压力 ≤1.6MPa
设计制造 GB/T-12237/ANSI B16.34
尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150
长度 GB/T-12221/ASMWB16.1
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598

材料列表
零件名称 材质
阀体 不锈钢CF8M CF8
阀盖 不锈钢CF8M CF8
阀瓣 不锈钢CF8M CF8
阀座 氟橡胶
线条 聚四氟乙烯
弹簧 不锈钢SS316 304

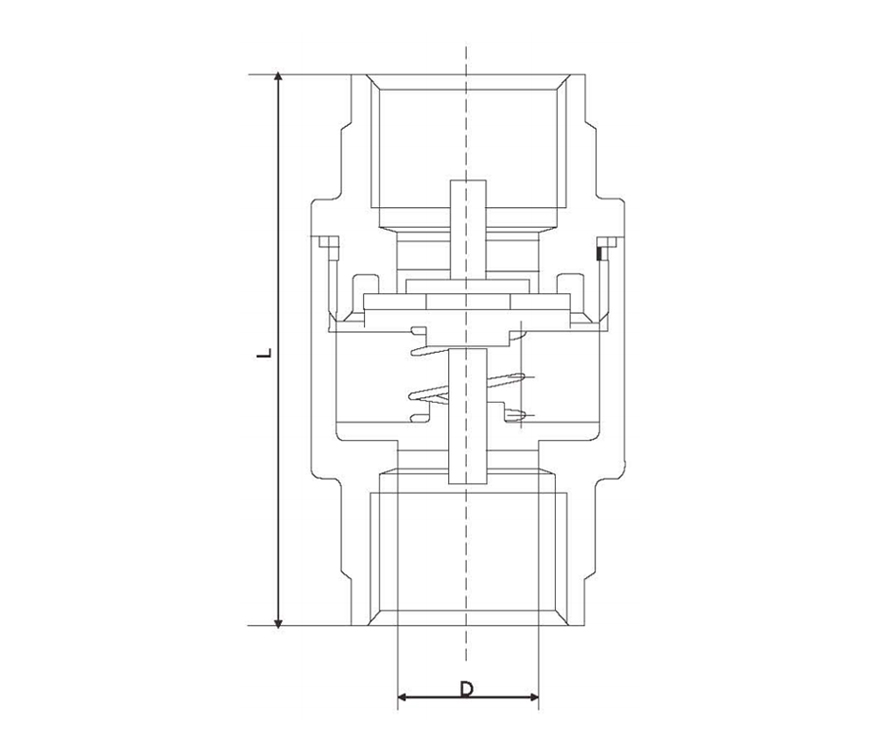

外形尺寸
SIZE L  D
1/4" 52 11
3/8" 52 11
1/2" 58 18.5
3/4" 68 24
1" 74 25
1-1/4" 85 39
1-1/2" 98 44
2" 117 56
2-1/2” 125 65
