| 防爆中轴/全流 | |
| 适用温度范围 | -20 to 120℃ |
| 使用压力 | ≤1.6MPa |
| 设计制造 | GB/T-12237/ANSI B16.34 |
| 尺寸参照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 长度 | GB/T-12221/ASMWB16.1 |
| 螺纹标准 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 检查与测试 | GB/T-13927/API598 |
材料列表
| 零件名称 | 材质 |
| 阀体 | 不锈钢CF8M CF8 |
| 阀盖 | 不锈钢CF8M CF8 |
| 阀瓣 | 不锈钢CF8M CF8 |
| 阀座 | 氟橡胶 |
| 线条 | 聚四氟乙烯 |
| 弹簧 | 不锈钢SS316 304 |

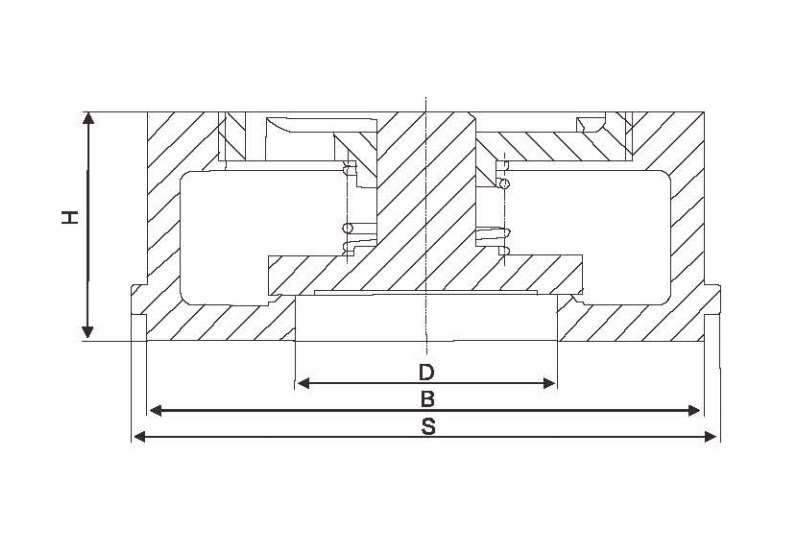

外形尺寸
| DN | D | B | S | H |
| 15 | 15 | 48 | 52 | 26 |
| 20 | 17 | 54 | 60 | 27 |
| 25 | 25 | 66 | 70 | 26 |
| 32 | 32 | 76 | 82 | 29 |
| 40 | 40 | 85 | 90 | 32 |
| 50 | 50 | 100 | 105 | 38 |
| 65 | 64 | 121 | 125 | 48 |
| 80 | 71 | 136 | 143 | 52 |
| 100 | 92 | 155 | 163 | 64 |
| 125 | 117 | 182 | 188 | 80 |
| 150 | 135 | 205 | 215 | 100 |
