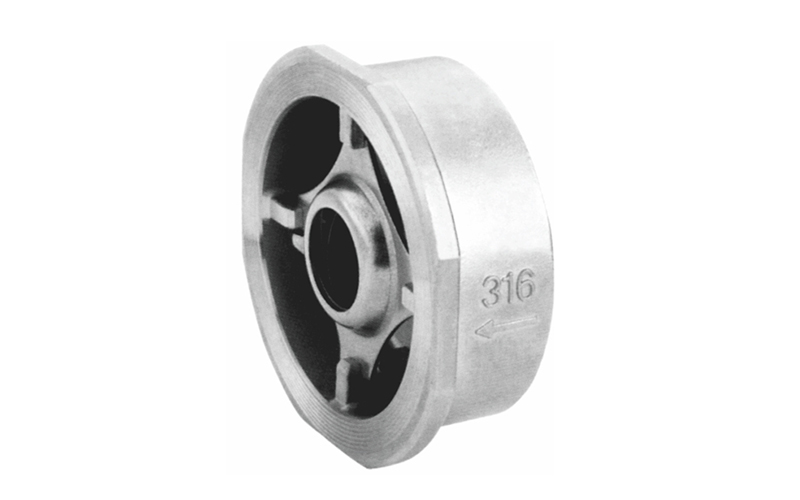

德标对夹式止回阀
执行标准
防爆中轴/全流
适用温度范围 -20 to 120℃
使用压力 PN63/1000WOG
设计制造 GB/T-12237/ANSI B16.34
尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150
长度 GB/T-12221/ASMWB16.1
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598

材料列表
零件名称 材质
阀体 不锈钢CF8M CF8
阀盖 不锈钢CF8M CF8
阀瓣 不锈钢CF8M CF8
阀座 氟橡胶
线条 聚四氟乙烯
弹簧 不锈钢SS316 304

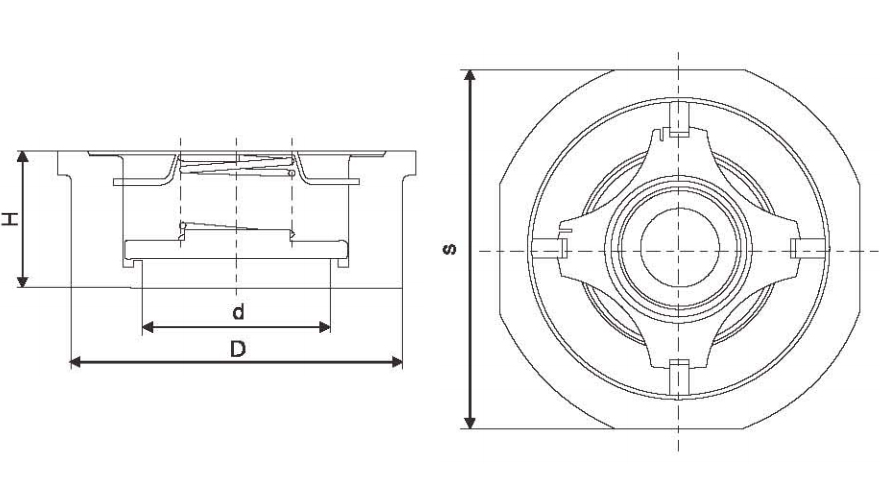

外形尺寸
DN D  d S  H
15 45 15 45 16
20 52.5 20 55 19
25 56.5 25 65 21.5
32 73 32 79 28
40 81 38 88.5 32
50 90 50 100 40
65 110 62 119 46
80 125 76 135 50
100 145 96 155 60
