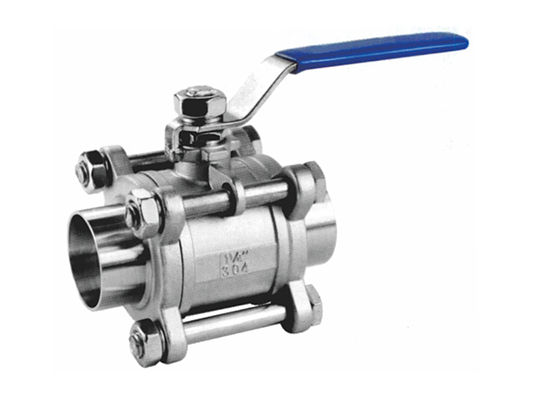

三片式卫生级短对焊球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to120℃
使用压力 ≤1.6MPa
适用介质 水、气、油
设计制造 GB/T-12224/ANSIB16.34
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试 GB/T-13927/API598
气压测试 0.8MPa

材料列表
部件名称 材质
阀体 CF8M CF8
阀盖 CF8M CF8
SS316 SS304
阀杆 SS316 SS304
球密封 PTFE PTFE
杆密封 PTFE PTFE
中头垫 PTFE PTFE
填料压套 SS202 SS202
手柄 SS202 SS202
锁片 SS202 SS202
胶套 SS304 SS304
螺母 SS202 SS202
螺帽 PLASTIC PLASTIC
弹垫 SS202 SS202
螺帽 SS202 SS202
弹垫 SS202 SS202

外形尺寸
DN SIZE L L1 E H D BW
15 1/2" 69 20.0 122.9 58.0 10.2 12.7
20 3/4" 80 20.0 122.9 61.0 15.8 19.1
25 1" 88 20.0 144.9 68.0 22.1 25.4
40 1-1/2" 101 20.0 188.9 84.5 34.8 38.2
50 2" 111 20.0 188.9 93.2 47.5 50.8
65 2-1/2" 138 20.0 255.3 131.8 60.2 63.4
80 3" 178.8 20.0 260.8 140.0 72.9 76.2
100 4" 210.5 20.0 322.2 173.6 97.4 101.6
