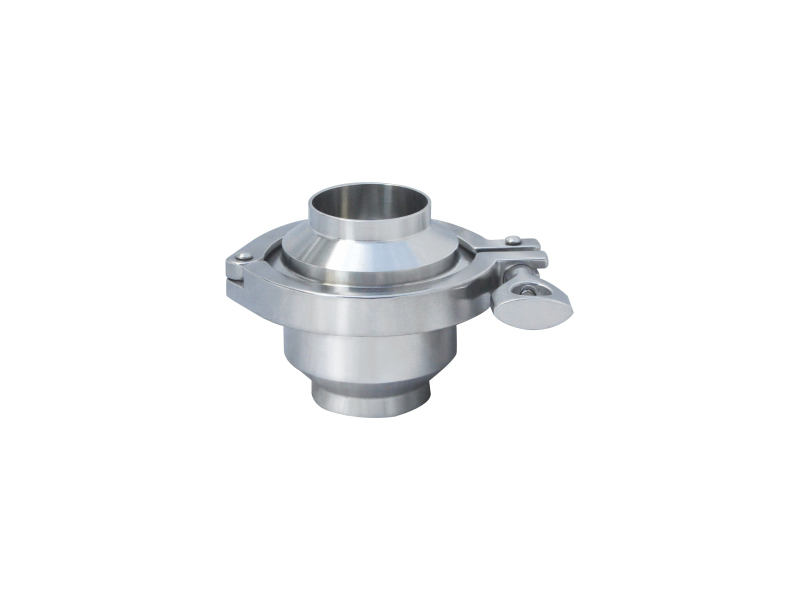

卫生级止回阀系列
应用:

该类型回止阀用于不锈钢管道系统内,以达到防止流体回流的目的。


工作原理

止回阀是指依靠介质本身流动而自动开、闭阀瓣的一类阀门,当阀杆下部的压力超过阀杆上面的压力以及弹簧力时,止回阀阀瓣就会开启;当阀杆上下压 力平衡时止回阀就会关闭,从而达到介质在管道的单 向流动,阻止液体的倒流,防止事故发生。


材料:

钢制部件:不锈钢304、不诱钢316L。

密封圈:硅橡胶(VMQ)氟橡胶 (FPM)三元乙丙(EPDM)


技术数据

若止回阀被安装在一根垂直的管道内,开启阀门所需的压力输送物料压力为1.0Mpa,使用温度范围为-10℃-140℃。


标准设计

有各种标准的止回阀系列可向客户提供,即用于DIN标准系列,3A标准系列,SMS标准系列,ISO/IDF标准系列,BS/RJT标准系列,ASME/BPE等标准系列。

止回阀的阀体分为两个部分,通过卡箍组装在一起,并用一种特别密封圈进行密封。一个导向圆片和四个导向杆用来引导弹簧,并配有O型密封圏的阀芯。该类止回阀系列具有焊接式,卡箍式与外螺纹连接端口,可适配各种管道连接。



垂直放置显示了内置情况。另外也可水平放置。四个阀锥腿确保了良好的指导线路。

处理能力/压力降对比图
注意! 这些曲线图现实数据的测定系基于: 介质:水(水温20C) 测量:符合VDI2173.

性能规范



金属材质 与产品接触的零部件 304L/316L(1.4306/1.4404)锻造 可提供材料检测报告
不与产品接触的零部件 304/202(1.4301/202)
密封材质 标配 硅橡胶VMQ 采用进口密封材料,
所有密封材质均符合FDA117.2600
选配 三元乙丙EPDM/氟橡胶(FPM)
压力 工作压力 0~10bar
温度 工作温度 VMQ:(-50~+180℃)EPDM:(-20~+135℃)FPM:(-30~+230℃)
去菌温度 150t:(MAX20min)
表面处理 内表面处理 Ra≥0.4-0.8μm
外表面处理 Ra≥0.8-1.6μm
连接方式 焊接端管径 焊接口: DIN1850-2与11850-1 /SMS/3A/ISO等系列
连接方式:焊接、快装、外螺纹、内螺纹、法兰等
止回阀的体积流量:
单位时间内流过止回阀某横截面积的流体体积
体积流置:立方米/小时(m3/h)详细技术数据请参阅(下页)

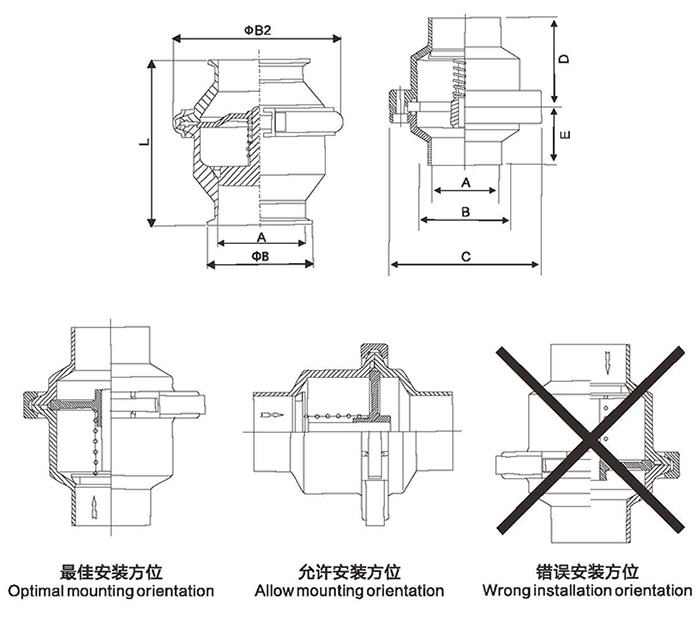

外形尺寸
卫生级快装止回阀
规格φ B A B 2L KG
19 50.5
25 50.5 22 77 94 1.15
32 50.5 29 77 94 1.06
38 50.5 35 77 94 0.95
45 64 42 77 100 0.95
51 64 48 91 103 1.37
57 77 53 91 105 1.4
63 77 59 106 105 1.8
76 91 72 119 113 2.3
89 106 85 130 129 2.85
102 119 98 145 129 3.3

外形尺寸
卫生级焊接止回阀
规格φ A B C D E KG
1.0" 22.4 25.4 90 48 32 0.9-0.6
1.5" 35.1 38.1 90 48 31 0.8
2.0" 47.8 50.8 106 58 35 1.24
2.5" 59.5 63.5 123 59 35 1.61
3.0" 72.2 76.2 136 64 36 2.25
3.5" 84.9 88.9 150 69 36 2.75
4.0" 97.8 101.6 165 73 37 3.2
