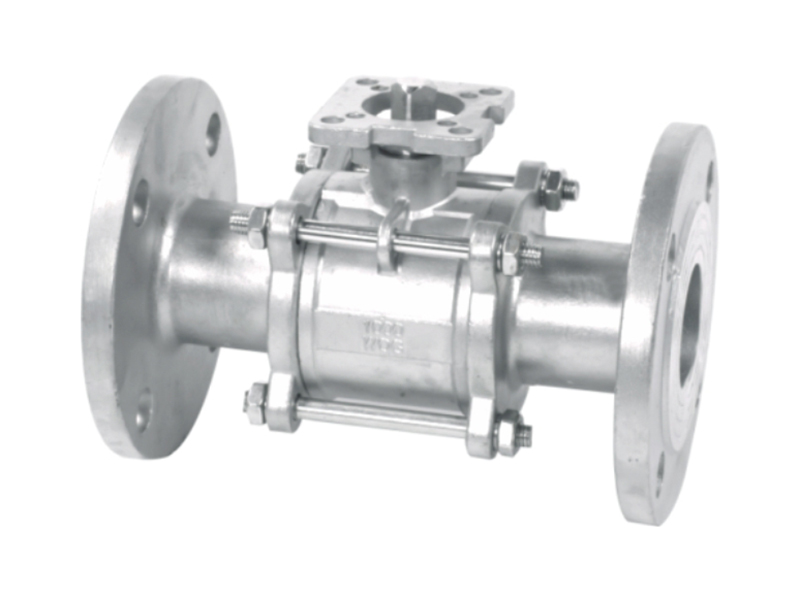

三片式高平台法兰球阀
执行标准
防爆阔杆/全通径
适用温度范围 -20 to 280℃
使用压力 ≤1.6MPa
适用介质  水、气、油
设计制造  GB/T-12224/ANSI B16.34
螺纹标准  BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试  GB/T-13927/API598
气压测试 1.6MPa

材料列表
部件名称 材质
阀体 CF8M CF8
阀盖 CF8M CF8
SS316 SS304
阀杆 SS316 SS304
阀座 RTFE RTFE
杆密封 PTFE PTFE
中头垫 PTFE PTFE
填料压套 SS202 SS202
手柄 - -
锁片 - -
胶套 - -
弹垫 SS302 SS302
螺母 SS302 SS302
螺栓 SS302 SS302
弹垫 SS302 SS302
螺帽 SS302 SS302

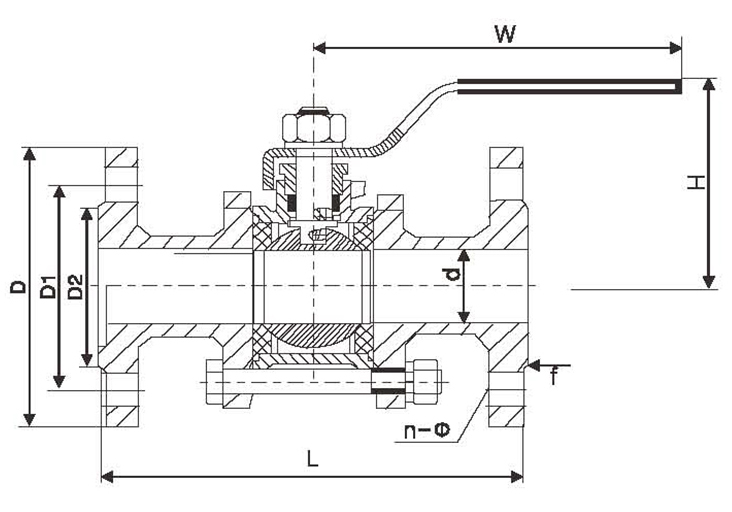

外形尺寸
DN d L D D1 D2 f H w n-φ
1/2" 15 130 95 65 45 2 75 130 4-14
3/4" 20 150 105 75 55 2 75 140 4-14
1" 25 160 115 85 65 2 90 140 4-14
1 - 1/4" 32 180 135 100 78 3 110 170 4-18
1-1/2" 38 200 145 110 85 3 130 200 4-18
2" 50 230 160 125 100 3 140 220 4-18
21/2" 65 290 170 145 120 3 170 350 4-18
3" 75 300 195 160 135 3 180 350 4-18
4" 100 350 230 190 150 3 250 550 8-22
