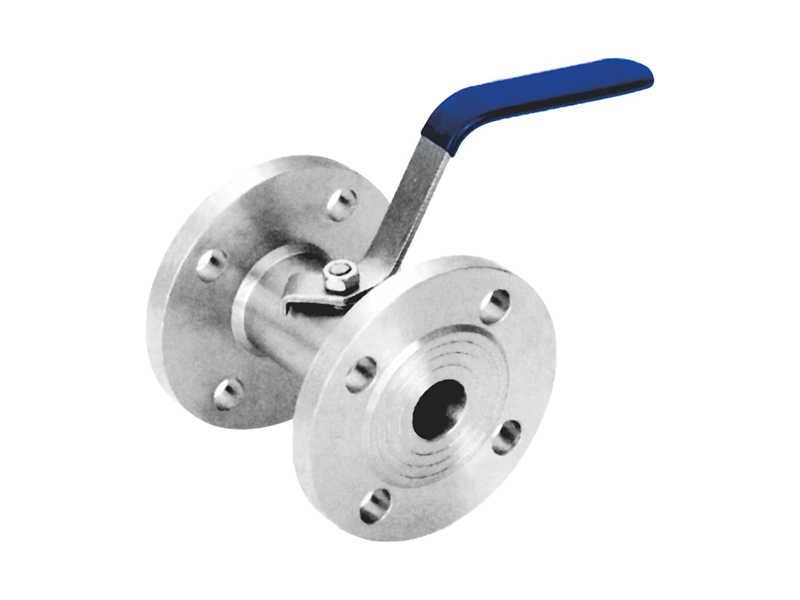

广式法兰球阀
性能规范
| 工作压力 |
2.5~4.0Mpa |
| 适合温度 |
-29℃~200℃ |
| 适用介质 |
油、水、气、弱酸等 |
| 适用范围 |
通用化工及工程建筑 |
材料列表
| 部件名称 |
材质 |
| 阀体 |
A105 |
1Cr18Ni9Ti |
SS304 |
SS316 |
| 球、杆 |
SS304 |
SS304 |
SS304 |
SS316 |
| 密封 |
PTFE、RPTFE、PPL |
| 手柄 |
SS202 |

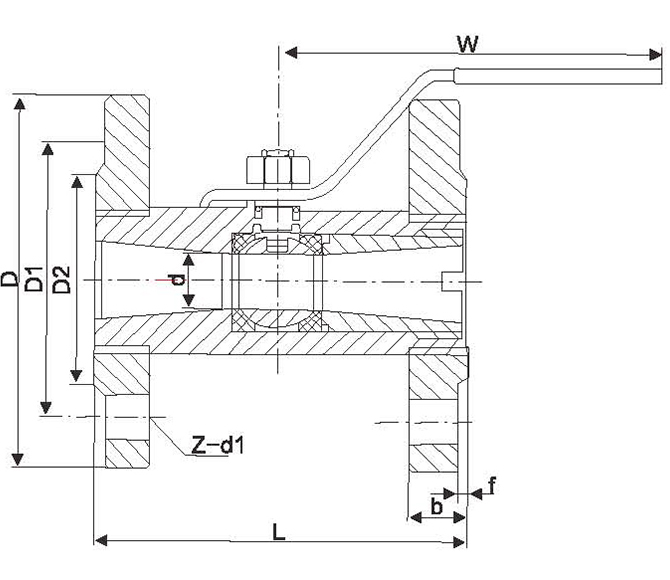

外形尺寸
| DN |
d |
D |
D1 |
D2 |
L |
W |
f |
Z-d1 |
b |
| 15 |
11 |
95 |
65 |
45 |
92 |
110 |
2 |
4-14 |
14 |
| 20 |
13 |
105 |
75 |
55 |
105 |
110 |
2 |
4-14 |
14 |
| 25 |
17 |
115 |
85 |
65 |
109 |
110 |
2 |
4-14 |
14 |
| 32 |
23 |
135 |
100 |
75 |
126 |
150 |
2 |
4-18 |
16 |
| 40 |
25 |
145 |
110 |
85 |
136 |
150 |
3 |
4-18 |
16 |
| 50 |
32 |
160 |
125 |
100 |
154 |
180 |
3 |
4-18 |
18 |
| 65 |
40 |
180 |
145 |
120 |
172 |
180 |
3 |
4-18 |
20 |
| 80 |
50 |
195 |
160 |
135 |
190 |
230 |
3 |
8-18 |
22 |
| 100 |
65 |
215 |
180 |
155 |
210 |
230 |
3 |
8-18 |
22 |
