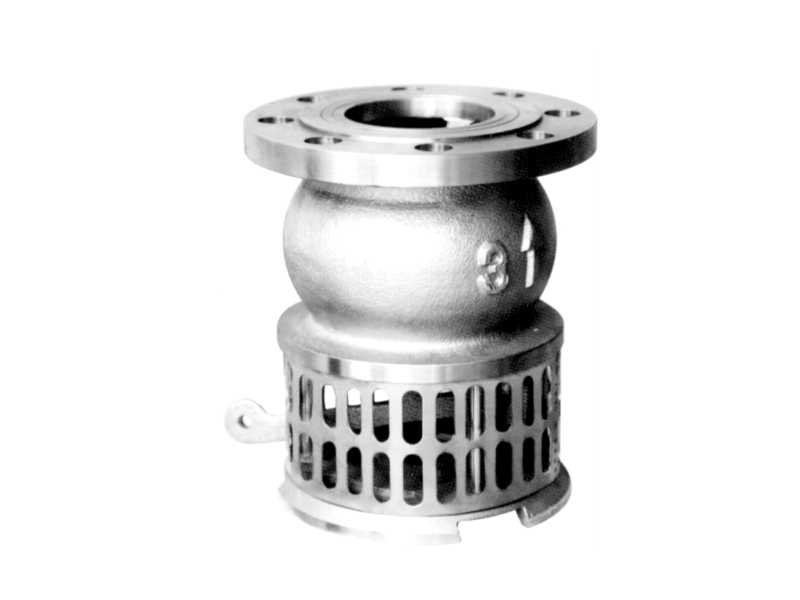

拉柄式底阀

底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上,水道和支承的作用。口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接


结构与原理

底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详细见图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用


拉柄式底阀性能规范:

公称压力:150LB/JIS 10K 300LB/JIS 20K
公称通径:DN50~DN200
适用介质:水、油、及非腐蚀性介质
适用温度:≤120°C
主要部件材料:灰铸铁、304、316、316L、丁腈橡胶
执行标准:API6D/BS1868
试验标准:API598/API16D
